| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتونة تصدير التعبئة stardard |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20000 قطعة شهريا |
| نطاق الضغط: | 0 ~ 20 كيلو باسكال ... 35 ميجا باسكال | الضغط الزائد: | 1.5 مرة FS |
|---|---|---|---|
| استقرار على المدى الطويل: | 0.1٪ خ / سنة | قطر الدائرة: | جهاز استشعار الضغط القياسي 19 مم |
| مواد: | 316L الفولاذ المقاوم للصدأ | مقاومة المدخلات: | 3kΩ ~ 8kΩ |
| اسم المنتج: | سعر جهاز استشعار الضغط السيليكوني piezoresistive | نوع الضغط: | المقياس ، المقياس المطلق ، المقياس المختوم |
| وسائل الإعلام: | الغازات السائلة | تعويض درجة حرارة أوسع: | -10 درجة مئوية ~ 80 درجة مئوية |
| وحدات البيع: | عنصر واحد | حجم العبوة الواحدة: | 10x10 × 10 سم |
| الوزن الإجمالي الفردي: | 0.500 كجم | ||
| إبراز: | محول مستشعر الضغط 316L 19 مم,محول مستشعر الضغط 35MPa,مستشعر الضغط الإلكتروني 316L 19mm |
||

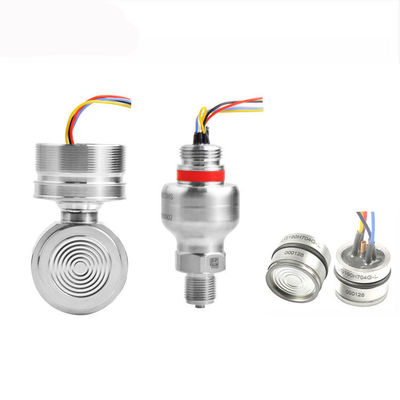

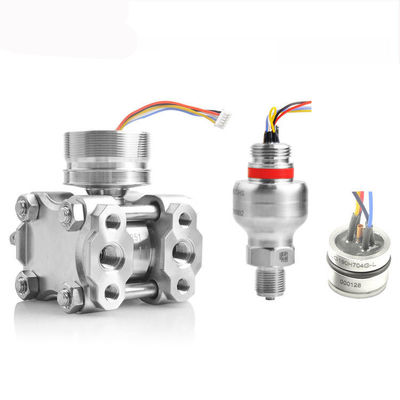

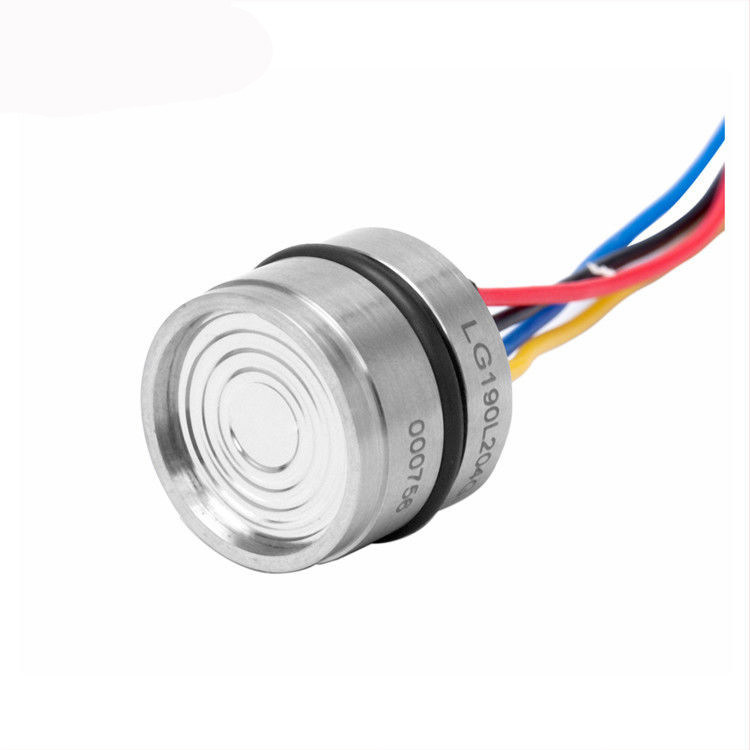

316L 19 مللي متر Piezoresistive سيليكون استشعار الضغط محول الطاقة
المستشعر عالي الاستقرار هو مستشعر الضغط المقاوم للضغط مع البناء المعزول والتعويض الدقيق.إنها تستخدم قالب سيليكون عالي الثبات ، غلاف بقطر خارجي Ø19mm 316L فولاذ مقاوم للصدأ.تتم معايرة تعويض درجة الحرارة الأوسع والتصحيح الصفري بواسطة تقنيات التشذيب بالليزر.ينتقل الضغط المُقاس إلى قالب السيليكون عبر الحجاب الحاجز 316L والوسائط الداخلية ، لتحويل الضغط إلى إشارة كهربائية.
الخصائص الرئيسية
>> المواصفات
| المواصفات الكهربائية | |
| مزود الطاقة | ≤2.0mADC |
| توصيل كهربائي | دبوس Kovar أو أسلاك مرنة من السيليكون والمطاط 100 مم |
| إخراج الجهد الوضع المشترك | 50٪ من المدخلات (tye.) |
| مقاومة المدخلات | 3kΩ ~ 8kΩ |
| مقاومة الإخراج | 3.5kΩ ~ 6kΩ |
| استجابة (10٪ ~ 90٪) | <1 مللي ثانية |
| مقاوم العزل | 100M ، 100VDC |
| الضغط الزائد | 1.5 مرة FS |
| اعمال بناء | |
| الحجاب الحاجز | الفولاذ المقاوم للصدأ 316L |
| الإسكان | الفولاذ المقاوم للصدأ 316L |
| دبوس | كوفار |
| يا الدائري | فيتون |
| الوزن الصافي | ~ 16 جرام |
| حالة البيئة | |
| موضع | تنحرف 90 درجة عن أي اتجاه ، صفر تغيير ≤0.05٪ FS |
| صدمة | لا يوجد تغيير عند 10 جرامات ، (20 ~ 2000) هرتز |
| تأثير | 100 جرام ، 11 مللي ثانية |
| توافق الوسائط | الغاز أو السائل المتوافق مع مواد البناء وفيتون |
| الشرط الأساسي | |
| درجة حرارة الوسائط | (35 ± 1) درجة مئوية |
| درجة حرارة البيئة | (35 ± 1) درجة مئوية |
| صدمة | 0.1 جم (1 م / ث / ث) كحد أقصى |
| رطوبة | (50٪ ± 10٪) ر |
| ضغط الهواء المحلي | (86 ~ 106) كيلو باسكال |
| مزود الطاقة | (1.5 ± 0.0015) مللي أمبير |
>> التطبيق
