| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتونة تصدير التعبئة stardard |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20000 قطعة شهريا |
| عنوان: | تذوب محول الضغط / الاستشعار لآلات نسيج الألياف | OEM: | مقبول |
|---|---|---|---|
| نطاق الضغط: | 0-35 ~ 2000 بار (0-500 ~ 30000 رطل لكل بوصة مربعة) | إشارة الخرج: | 2.0mv / v ؛ 3.33MV / V / 4 ~ 20mA ، 0 ~ 20mA 0 ~ 10V ، 0 ~ 5V ، 1 ~ 5V |
| مزود الطاقة: | 10V DC (6 ~ 12V DC) / 24V DC (9 ~ 36V DC) | اتصال ميكانيكي: | 1/2 "-20UNF ، M10x1.5 ، M12x1.5 ، M14x1.5 ، M18x1.5 ، M22x1.5 إلخ |
| صحة: | ± 1.0٪ FS (افتراضي) | توصيلات كهربائية: | 5PIN / 6PIN |
| كيلوواط: | تذوب محول الضغط | ميناء: | شيان |
| إبراز: | 2000bar 6PIN محول ضغط إلكتروني,مستشعر ضغط 5PIN 2000bar,مستشعر ضغط إلكتروني 20mA |
||

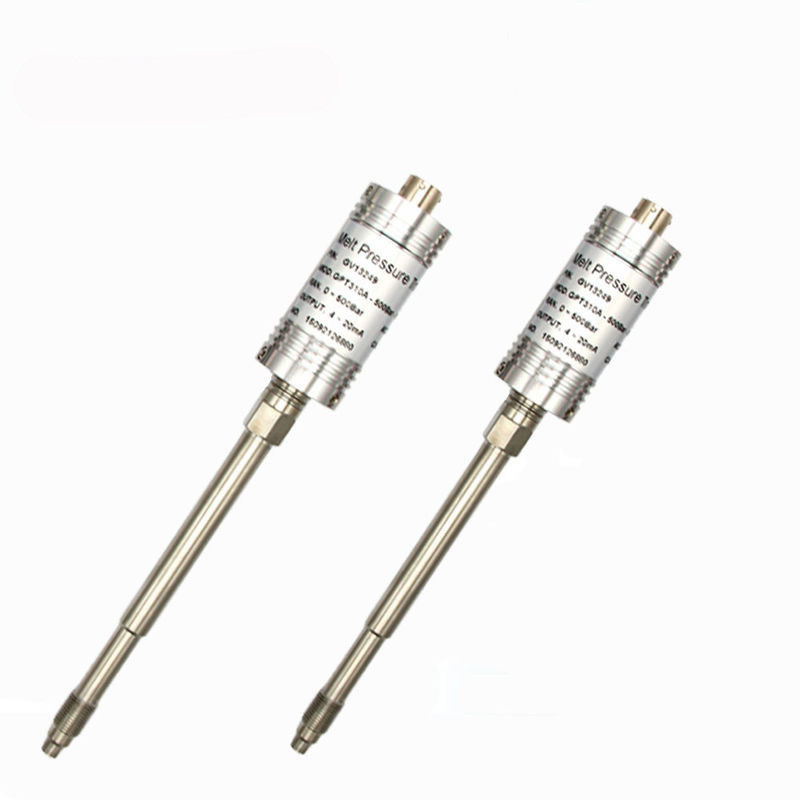

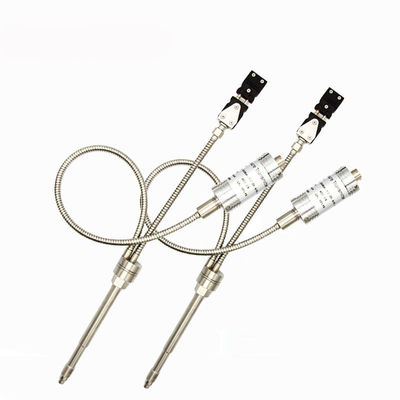

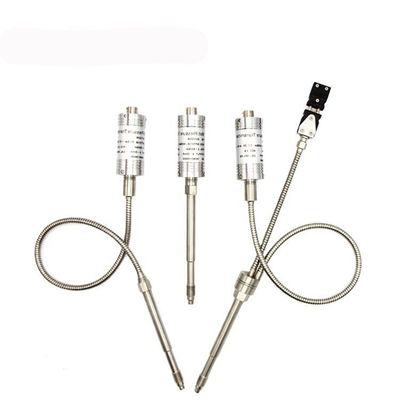

20 مللي أمبير 5PIN / 6PIN 2000bar مصهور الضغط محول
وصف
تعتبر أجهزة إرسال الضغط مثالية لقياس ضغط الذوبان في عمليات البثق عند درجات حرارة تصل إلى 400 درجة مئوية.التطبيقات الرئيسية هي بثق البلاستيك والمطاط وأنظمة ومعدات الغزل للألياف الاصطناعية والصناعات البتروكيماوية وما إلى ذلك.تتوفر تكوينات حرارية أو RTD اختيارية.خيار التوصيل الكهربائي 5PIN و 6PIN.
خاصية
»دقة أفضل من ± 1.0٪
»معيار غشاء Inconel
»خيار طلاء TiN أو TiAIN
»معايرة تحويلة داخلية 80٪
»0-35 إلى 0-2000 بار / 0-500 إلى 0-30000 رطل لكل بوصة مربعة
»4 ~ 20mA ، 0 ~ 20mA ، 0 ~ 10V ، 0 ~ 5V المخرجات
تصل درجة حرارة الحجاب الحاجز القصوى إلى 400 درجة مئوية
»1 / 2-20 UNF ، M18x1.5 ، M22x1.5 الخيوط القياسية
»أنواع أخرى متاحة عند الطلب
مواصفات
|
بند |
تخصيص |
|
|
نطاق الضغط |
0 ~ 35 إلى 2000 بار (0 ~ 500 إلى 0 ~ 30000psi) |
|
|
صحة |
± 0.1٪ FS |
|
|
التكرار |
± 0.8٪ FS |
|
|
مزود الطاقة |
الارسال |
محول |
|
يوصى بـ 24Vdc من 9 إلى 36 فولت تيار مستمر |
يوصى بـ 10 Vdc 12 فولت تيار مستمر كحد أقصى |
|
|
إشارة الخرج |
الارسال |
محول |
|
4 ~ 20mA ، 0 ~ 20mA ، 0 ~ 10 فولت ، 0 ~ 5 فولت ، 1 ~ 5 فولت |
2.0mv / v لـ 5PIN ، 3.33mv / v لـ 6PIN |
|
|
أقصى درجة حرارة الحجاب الحاجز. |
662 درجة فهرنهايت (350 درجة مئوية) للساق الصلب |
|
|
752 درجة فهرنهايت (400 درجة مئوية) للمرونة |
||
|
التحول صفر بسبب درجة الحرارة.يتغيرون |
40 رطل لكل بوصة مربعة / 100 أوم 0.3 ميجا باسكال / 100 أوم |
|
|
عملية اتصال |
1 / 2-20 خيط UNF (ختم مخروطي 45 درجة) M14x1.5 ، M18x1.5 ، M22x1.5 إلخ |
|
|
ماكس.تصنيف ضغط الحمل الزائد |
1.5 × FSO |
|
|
وحدات الضغط |
PSI أو Bar أو Mpa أو Kg / cm2 |
|
|
معايرة التحويلة الداخلية |
80٪ FSO |
|
|
مبدأ القياس |
4-arm المستعبدين احباط سلالة مقياس جسر يتستون |
|
|
الربط الكهربائي |
5PIN أو 6PIN |
|
|
مستشعر درجة الحرارة (اختياري) |
E ، J ، K ، S type أو Pt100 |
|
الأبعاد
توصيلات كهربائية
