| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | كرتونة تصدير التعبئة stardard |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20000 قطعة شهريا |
| اسم المنتج: | مقياس الضغط | نطاق الضغط: | 0 ~ 100/700 كيلوباسكال |
|---|---|---|---|
| مزود الطاقة: | 5 فولت أو 3.3 فولت | إشارة الخرج: | 0.5-4.5 فولت (أو 0.2-2.7 أو حسب الطلب) |
| صحة: | 1٪ | نوع الضغط: | مطلق |
| الوسائط المقاسة: | غاز هوائي أو سائل | درجة الحرارة التعويضية.: | 0-60 درجة مئوية |
| الدفع في الأفق.: | -40 ~ 150 درجة مئوية | الضغط الزائد: | 2X |
| تسليط الضوء: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
خاصية
تطبيق
بالنسبة إلى مجال إلكترونيات السيارات ، مثل مقياس ضغط الإطارات ، ومضخة السيارة ، إلخ.
للبارومتر ، مقياس الارتفاع ، قياس ضغط الفراغ.
لمقياس الضغط أو تحكم الضغط الخ.
معلمة الأداء
ما لم ينص على خلاف ذلك ، تم أخذ القياسات بجهد إمداد قدره 5 فولت تيار مستمر عند درجة حرارة 25 ± 1 ℃ ورطوبة تتراوح من 25٪ ~ 85٪.
| بند | البيانات | وحدة |
| مزود الطاقة | 5 أو 3.3 | الخامس |
| يتراوح الضغط | 0 ~ 100/350/700 | كبا |
| إشارة الخرج | 0.5-4.5 (أو حسب العرف) | الخامس |
| صحة | ± 1.0 | ٪امتداد |
|
درجة الحرارة صفر |
± 0.03 | ٪ FS / ℃ |
|
معامل الامتداد |
± 0.03 | ٪ FS / ℃ |
| الاستقرار على المدى الطويل (1 سنة) | ± 0.5 | ٪امتداد |
| الضغط الزائد | 2X (k500kPa) | تقاعد |
| درجة التعويض. | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| درجة الحرارة المحيطة. | -10 ~ 85/14 ~ 185 | ℃ / ℉ |
| درجة الحرارة التخزين. | -40 ~ 150 / -40 ~ 302 | ℃ / ℉ |

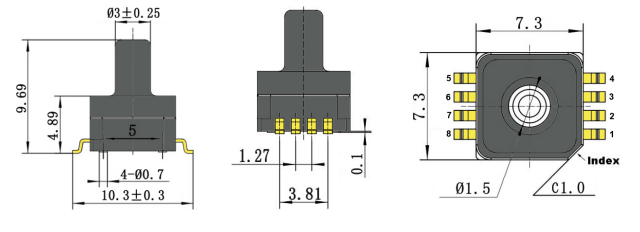

اتصال البعد و Eletric (الوحدة: مم / بوصة)
تعريف PIN
|
1 |
3 |
7 |
2،4،5،6،8 |
|
انتاج | |
السلطة + |
GND |
N / C |
ملحوظة:
1 ، يجب ترك دبابيس N / C عائمة
2 ، لحام دبابيس الرصاص: 250 درجة مئوية لمدة 5 ثوانٍ كحد أقصى.
3 ، يرجى إضافة مكثف 0.1uf بين VDD و GND.

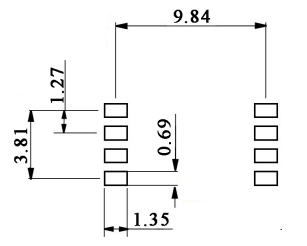

البصمة الموصى بها
يضمن تخطيط البصمة أعلاه واجهة اتصال لحام مناسبة بين لوحة الكمبيوتر الشخصي وأرقام التعريف الشخصية الخاصة بالمستشعر عند المعالجة عن طريق إعادة التدفق أو اللحام اليدوي.
ملاحظات
1. تنفيذ حماية البيئة والتنمية المستدامة أثناء اللحام والتجميع.
2. الجهد الزائد (6.5Vdc) أو التيار (5mA) قد يحرق ASIC.
3. يجب أن تكون الوسيلة متوافقة مع الأجزاء المضغوطة.
4. يرجى الاتصال بنا لطلب خاص على المعلمة والتطبيق
