| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | كرتونة تصدير التعبئة stardard |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20000 قطعة شهريا |
| اسم المنتج: | 0-5 فولت استشعار الضغط التفاضلي لضاغط الهواء | إشارة الخرج: | 4-20ma ، 1-5 فولت ، 0-10 فولت ، RS485 |
|---|---|---|---|
| مزود الطاقة: | 12-36 فولت تيار مستمر | حماية القشرة: | IP65 لمستشعر الضغط الصغير لضاغط الهواء |
| درجة حرارة التشغيل: | -20 ℃ ~ + 60 ℃ | استقرار على المدى الطويل: | ± 0.2٪ FS / y |
| قوة تحميل كاملة: | 2W لمستشعر الضغط الصغير لضاغط الهواء | متوسط القياس: | الهواء غاز الأكسجين الرياح |
| تسليط الضوء: | 30kpa diff pressure transmitter,5V Differential Pressure Transmitter,Micro differential pressure transducer |
||

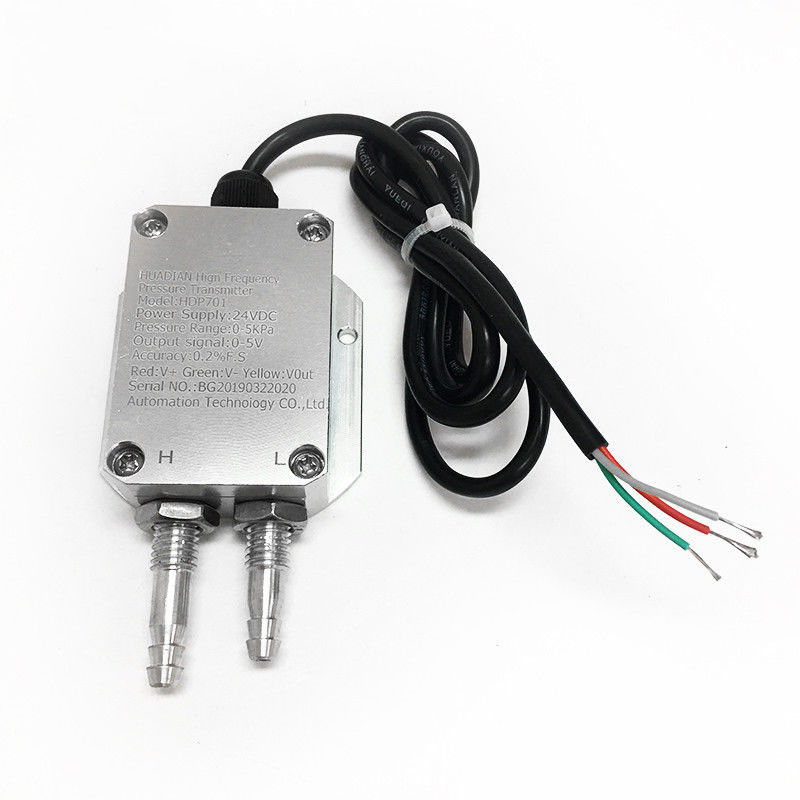

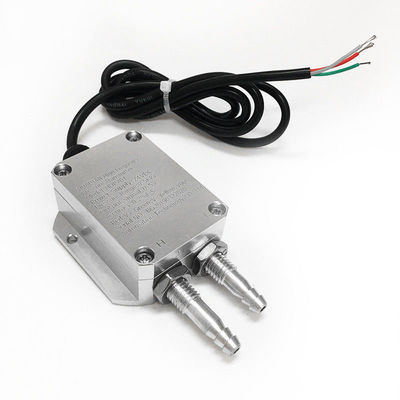

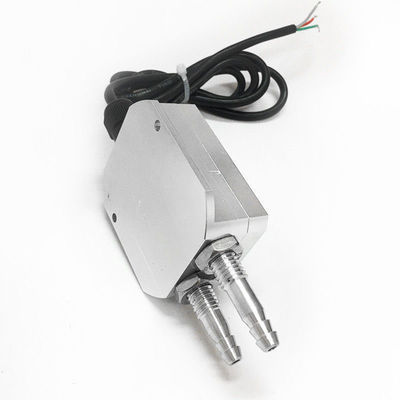

5V 30kpa استشعار الضغط التفاضلي الصغير لضاغط الهواء
يتكون الارسال الضغط الضغط الجزئي الجزئي من قلب الضغط التفاضلي السليكوني OEM السيليكون. القشرة مصنوعة من سبائك الألومنيوم.واجهتا الضغط هما M8 ملولبة وهياكل الديك ، والتي يمكن تثبيتها مباشرة في خط أنابيب القياس أو توصيلها من خلال أنبوب التعزيز ، ويمكن قياس الضغط والضغط التفاضلي للغاز بدقة ، ويستخدم على نطاق واسع في مجال عملية الضغط التحكم في صناعة الطاقة والفحم ، مثل إمدادات هواء المرجل والتهوية تحت الأرض. الأنبوب الطويل هو منفذ إدخال الضغط العالي والأنبوب القصير هو منفذ إدخال الضغط المنخفض.قياس الضغط: أنبوب طويل فقط قياس الضغط التفاضلي: ضغط مرتفع لأنبوب طويل ، ضغط منخفض لأنبوب قصير
المعلمات التقنية أساسا
| اسم المنتج | 0-5 فولت استشعار الضغط التفاضلي لضاغط الهواء |
| الكلمات الدالة | استشعار الضغط الصغير لضاغط الهواء |
| مزود الطاقة | 24VDC |
| إشارة الخرج | 4 ~ 20mA ، 1 ~ 5V ، 0 ~ 10V ، RS485 |
| warrenty | سنتان |
| نطاق القياس | -0.1 ... 0 ... 30 كيلو باسكال |
| درجة حرارة التعويض | -10 ~ 70 ℃ |
| درجة حرارة متوسطة | -40 ~ 80 ℃ |
| درجة حرارة البيئة | -40 ~ 85 ℃ |
| قياس الوسائط | الغازي |
| نوع الضغط | قياس الضغط ، الضغط المطلق |
| صحة | 0.1٪ خ ، 0.25٪ خ ، 0.5٪ خ (قياسي) |
| الانجراف صفر درجة الحرارة | ± 0.03٪ FS / ℃ |
| حساسية الانجراف درجة الحرارة | ± 0.03٪ FS / ℃ |
| الزائد | 200٪ خ |
| استقرار على المدى الطويل | ≤0.2٪ FS / سنة |
| التردد المتأصل | 5 كيلو هرتز ~ 650 كيلو هرتز |
| درجة الحماية | IP65 |
تفاصيل:
اتصال ضغط الرياح: القطر الداخلي 8 مم من أنبوب الهواء (تسخين أنبوب الهواء بالماء الساخن ثم توصيل القطر الداخلي 6 مم سيكون أكثر إحكامًا)
قياس الضغط: يحتاج نطاق الضغط الإيجابي (على سبيل المثال 0-1kpa) فقط إلى الاتصال بطرف أطول من معبد الباغودا ، والضغط السلبي متصل بالطرف الأقصر لفم الباغودا.
مدى الضغط السلبي (مثال -5-0 كيلو باسكال) متصل مباشرة بالطرف الأطول لفم المعبد.
قياس الضغط التفاضلي: يتم توصيل الأنبوب الطويل بنهاية الضغط المرتفع ويتم توصيل الأنبوب القصير بالنقطة المنخفضة.

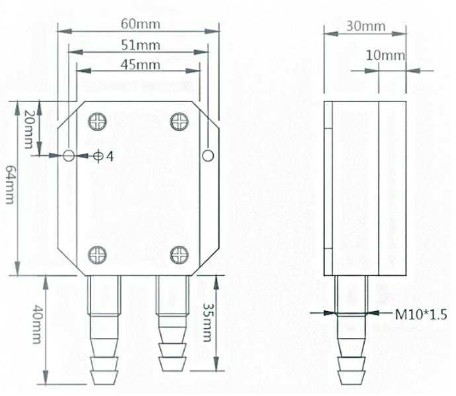

الأبعاد:
