| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | كرتونة تصدير التعبئة stardard |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20000 قطعة شهريا |
| الاستخدام: | مقياس الضغط | نظرية: | مستشعر المقاومة |
|---|---|---|---|
| انتاج |: | الاستشعار التناظري | نوع الضغط: | ضغط M14 مختلف |
| شهادة: | CE بنفايات | ميناء: | تشنغدو / شنغهاي |
| تسليط الضوء: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

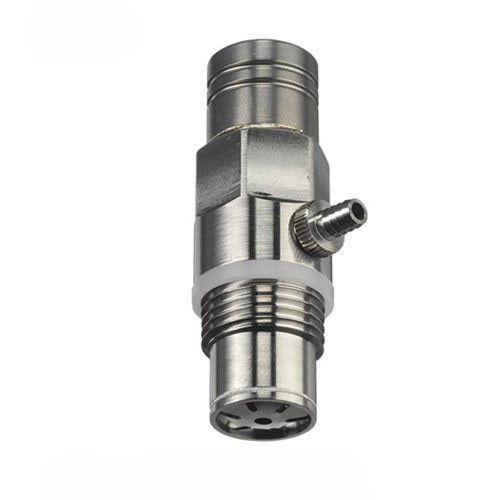

ضد تأثير التفاضلية استشعار الضغط الجوي الضغط الجوي
يتم تطبيق الضغط على الجزء الأمامي من عنصر قياس السليكون عن طريق غشاء فولاذي رقيق ووسيط نقل زيت السيليكون.يحتوي عنصر قياس السليكون هذا على بنية غشائية منتجة بطريقة الميكروم.يحتوي على مقاومات غرسات مزروعة متصلة بجسر ويتستون.يتم تغذية ضغط التكرار (الغازات فقط) عبر حلمة الخرطوم (قطر 3.5) في الجزء الخلفي من عنصر القياس.عندما يكون هناك فرق ضغط بين الجزء الأمامي والخلفي من عنصر القياس ، يكون الجسر غير متوازن ويتم إنشاء إشارة خرج متناسبة للضغط
يتم تعويض التأثيرات الحرارية بشكل أساسي بمقاومات فردية مدمجة في المستشعر.المستشعر معزول عن الأرض.
التطبيقات
أحد التطبيقات الرئيسية لهذا المستشعر هو قياس الضغوط الساكنة والديناميكية.يتم قياس الفرق في الضغط من ضغط المرجع.في الظروف العادية ، سيكون ضغط الإشارة مساوياً للضغط المحيط.تتم معايرة أجهزة الاستشعار هذه لاكتشاف الضغط الزائد ، لذلك يجب استخدامها فقط في تلك المنطقة.حقيقة أن الوسائط مفصولة بغشاء من الصلب يعني أنه يمكن استخدام المستشعر في معظم التطبيقات.لا تؤثر الأغشية الفولاذية وحشو زيت السيليكون على السلوك الديناميكي لجهاز الاستشعار.يتم استخدام المستشعر مع مكبر الصوت من النوع 4603B.
المميزات
يقتصر استخدام الوسائط المستخدمة للضغط المرجعي على الغازات الجافة غير المتآكلة.نظرًا لطول الأنبوب ، لا يمكن قياس الضغط المرجعي إلا كضغط ثابت.يمكن إزالة حلمة الخرطوم (قطر 3.5)
يتم تزويد المستشعر بتيار ثابت ، يتم تحديد قيمته بواسطة معايرة المصنع.يتم عرض نقطة المعايرة ونقطة الصفر هذه بشكل منفصل لكل مستشعر في شهادة المعايرة.يمكن ضبط هذه القيم على مكبر الصوت Type4603B.يتم تحديد تيار المعايرة ونقطة الصفر لإعطاء إشارة خرج جهاز استشعار من 500 مللي فولت لضغط 100 ٪ FS.
البيانات الفنية (عند Tref = 25 درجة مئوية)
| نوع الاستشعار | 4053 ... | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| نطاق | برميل | 0 ... 1 | 0 ... 2 | 0 ... 5 | 0 ... 10 | |
| يا | erload الضغط الزائد | |||||
| برميل | 2،5 | 5 | 12.5 | 25 | ||
| تحت الضغط | باراب | ليخلي | ليخلي | ليخلي | ليخلي | |
| الحساسية الاسمية | mV / بار / مللي أمبير | 125 | 62،5 | 25 | 12.5 | |
| الخطية | ٪ FSO | <_ ± 0،2 | <_ ± 0،2 | <_ ± 0،1 | <_ ± 0،1 | |
| استقرار نوع نقطة الصفر. ** | ٪ FSO / أ | <_0،5 | <_0،5 | <_0،3 | <_0،3 | |
| تغيير نقطة الصفر الحرارية ** | ٪ FSO | <_ ± 0،7 | <_ ± 0،7 | <_ ± 0،5 | <_ ± 0،5 | |
| تردد طبيعي | كيلو هرتز | ≈15 | ≈30 | ≈80 | 20120 | |
| نطاق الضغط المرجعي | باراب | 0 ... 1،2 | ||||
| خرج كامل النطاق (FSO) * | MV | 500 | ||||
| نطاق المعايرة الحالي Ical | أماه | 12 ... 5 | ||||
| معاوقة الدخل / الخرج | كيلوواط | ≈3 | ||||
| صفر في 0 بار rel | MV | <± 20 | ||||
| الاستقرار: نوع الحساسية. ** | ٪/أ | <0،3 | ||||
| تغير الحساسية الحرارية ** | ٪ | <± 1،5 | ||||
| نطاق درجة الحرارة المعوض | درجة مئوية | –20 ... 50 | ||||
| درجة الحرارة الدنيا / القصوى | درجة مئوية | –40/70 | ||||
| تشديد عزم الدوران | ن · م | 12 ... 20 | ||||
| حساسية التسارع | مبار / ز | <0،3 | ||||
| مقاومة الصدمات | ز | 1000 | ||||
| وزن | ز | 33 | ||||
| قابس كهرباء | نوع فيشر SE 103A054 | |||||
| * تيار المعايرة كما هو محدد في شهادة المعايرة | ||||||
| ** في نطاق درجة الحرارة المعوضة | ||||||
