| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتونة تصدير التعبئة stardard |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20000 قطعة شهريا |
| نوع: | مستشعر ضغط ماء غشاء دافق | نطاق الضغط: | -0 ~ 0.5mH2O ، ... ، 200mH2O / 0.05bar ، .. ، 20bar |
|---|---|---|---|
| إشارة الخرج: | 4 ~ 20ma ، 0 ~ 10VDC ، 0 ~ 5VDC ، 1 ~ 5VDC ، 0.5 ~ 4.5V | صحة: | 0.1٪ خ ، 0.25٪ خ ، 0.5٪ خ |
| مزود الطاقة: | 24VDC ، 12 ~ 36VDC ، 9VDC ، 5VDC | وصلات الضغط: | KF16 ، G1 / 2،1 / 2NPT ، PT1 / 2،1 / 2BSP ، M20 * 1.5 ، آخرون |
| توصيلات كهربائية: | الموصل DIN43650 ، موصل M12x1 4 سنون ، مخرج كابل مع كابل | Operating Temp. درجة الحرارة التشغيل. Range نطاق: | -20 إلى +85 درجة مئوية |
| مادة الحجاب الحاجز: | الفولاذ المقاوم للصدأ 316L ، الخيار Hastelloy C | شهادة: | CE ، ISO9001 |
| إبراز: | 10V محول الضغط للماء,مستشعر ضغط المياه مستشعر الحجاب الحاجز,4mA استشعار ضغط المياه الرقمية |
||

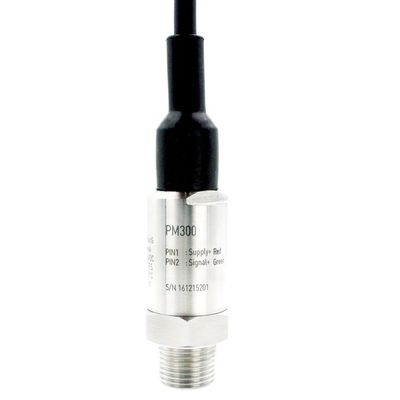

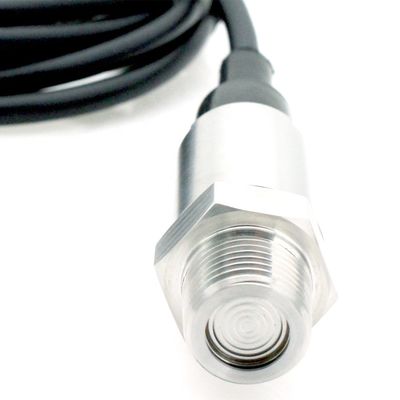

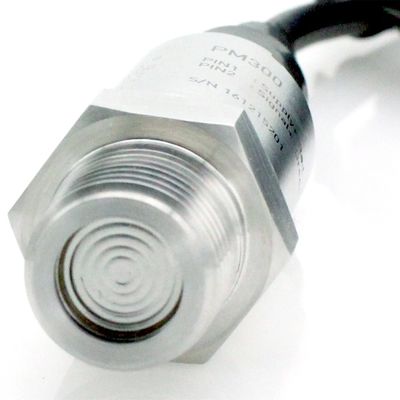

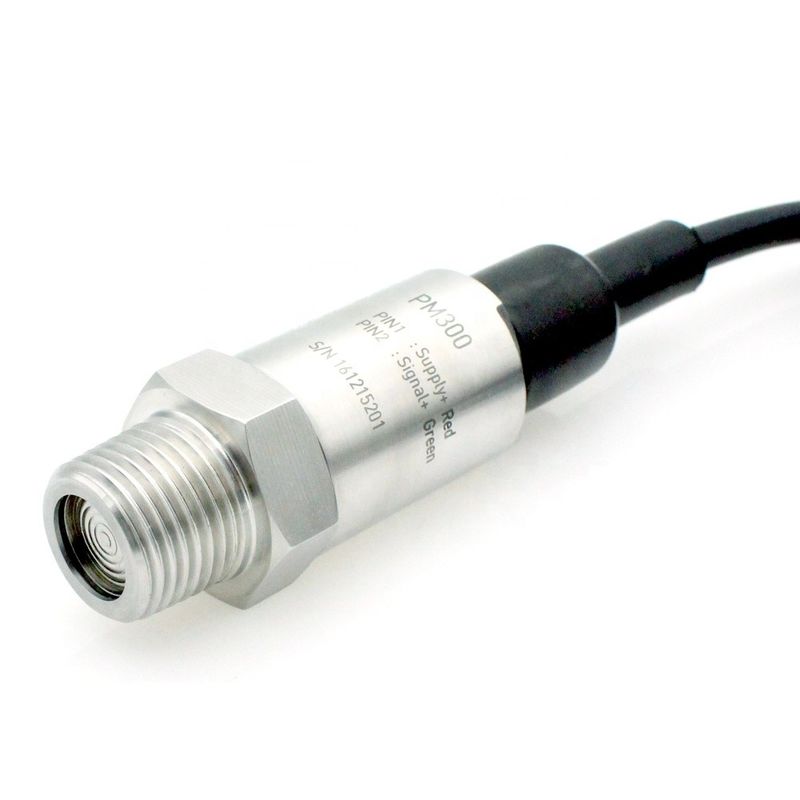

تدفق غشاء استشعار الضغط للماء لصناعة الأغذية والمشروبات.
يتكون مستشعر الضغط المقاوم للماء من الحجاب الحاجز من رقاقة السيليكون عالية الجودة Piezoresistive.جميع اتصالات عملية ضغط التدفق
جهاز الإرسال مصنوع من الفولاذ المقاوم للصدأ ، ملحوم بالكامل وعزل وسط العملية من أداة قياس الضغط عن طريق ختم إيجابي.تم تصميم مستشعر الضغط المقاوم للماء من الحجاب الحاجز بدقة ليتناسب مع المواد الغذائية والأدوية وقياس ضغط السائل الكيميائي.
تتوفر مجموعة كبيرة من خيارات توصيل العمليات والتوصيلات الكهربائية لتلبية المتطلبات تقريبًا.
المميزات
- يتراوح قياس الضغط من 0 ~ 0.5mH2O ، ... ، 200mH2O / 0.05bar ، .. ، 20bar
- مقياس مطلق وقياس ومختوم
- الدقة: ± 0.5٪ FSO
- معايرة وتعويض درجة الحرارة
- بناء غشاء دافق
- تصميم جهاز استشعار الضغط Piezoresistive
- مجموعة متنوعة من الضغط والتوصيلات الكهربائية
- الإخراج 4 ... 20 مللي أمبير ، 0 ... 10 فولت ، 0 ... 5 فولت وغيرها
- IP68 للماء
التطبيقات
- أنظمة التحكم في العمليات
- الأغذية والمشروبات
- طبي
- صناعة الورق
مواصفات الأداء
|
معامل |
القيمة |
الوحدات |
|
|
جنرال لواء |
نطاق الضغط |
0 ~ 0.5mH2O ، ... ، 200mH2O / 0.05bar ، .. ، 20bar |
/ |
|
الضغط الزائد |
1.5xFS |
شريط |
|
|
بيئي |
درجة حرارة التشغيل |
-20 إلى +80 |
درجة مئوية |
|
درجة الحرارة التعويضية |
0 إلى 50 |
درجة مئوية |
|
|
اهتزاز |
10 |
ز (20 إلى 2000 هرتز) |
|
|
صدمة |
100 |
ز (10 مللي ثانية) |
|
|
دورات |
10x106 |
دورات |
|
|
الكهربائية عند 25 درجة مئوية (77 درجة فهرنهايت) |
إشارة الخرج /مصدر التيار |
4 ... 20 مللي أمبير: 24 (12 ... 36) VDC 0 ... 5 VDC: 24 (12 ... 36) VDC 1 ... 5 VDC: 24 (12 ... 36) VDC 0 ... 10 VDC: 24 (15 ... 36) VDC 0.5 ... 4.5 فولت تيار مستمر: 5 فولت تيار مستمر (قياس النسبة) |
|
|
مقاومة الحمل |
<(Vs-12) /0.02A (للإخراج الحالي) > 10kΩ (لمخرجات الجهد) |
|
|
|
مقاومة العزل |
100 |
MΩ @ 50VDC |
|
|
المواصفات المادية |
توافق الوسائط |
جميع الوسائط متوافقة مع 316L SS |
|
|
الإسكان |
304 الفولاذ المقاوم للصدأ |
|
|
|
الحجاب الحاجز |
الفولاذ المقاوم للصدأ 316L |
|
|
|
ختم |
فيتون أو NBR |
|
|
|
تعبئة الزيت |
زيت السيليكون |
|
|
|
الحماية |
IP68 |
|
|
|
الوزن الصافي |
275 جم تقريبًا |
|
|
|
الأداء 1 |
الدقة 2 |
± 0.5 [الطباع] |
٪ FSO |
|
مؤقت.معامل - صفر 3 |
± 1.5 [الطباع] |
٪ FSO |
|
|
مؤقت.معامل - Span3 |
± 1.5 [الطباع] |
٪ FSO |
|
|
استقرار على المدى الطويل |
± 0.3 [الطباع] |
٪ FSO |
|
|
ملاحظات 1. تم قياس جميع القيم عند 25 درجة مئوية (77 درجة فهرنهايت) 2. بما في ذلك اللاخطية ، التخلفية والتكرار. 3. 0 درجة مئوية إلى 50 درجة مئوية (32 درجة فهرنهايت إلى 122 درجة فهرنهايت) مع الإشارة إلى 25 درجة مئوية (77 درجة فهرنهايت). المواصفات والأبعاد المذكورة قابلة للتغيير دون إشعار مسبق. |
|||
مخططات الاتصال
