| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتونة تصدير التعبئة stardard |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20000 قطعة شهريا |
| نوع: | مقياس الضغط | الاستخدام: | الاستخدام الصناعي |
|---|---|---|---|
| مكان المنشأ: | شنشي ، الصين (البر الرئيسي) | مزود الطاقة: | 12-24VDC (10-30VDC) |
| انتاج |: | 12-36VDC / 24VDC | تحديد المسافة: | 0-1.4 مم ، 0-2.8 مم ، 0-5.6 مم ... |
| خرج التحكم: | 200ma كحد أقصى | صحة: | 0.1%FS; 0.1٪ خ م ؛ 0.2%FS; 0.2 ٪ خ. 0.5 %FS 0.5٪ خ م |
| وسائل الإعلام: | الغاز والهواء والسوائل والتآكل الضعيف | شهادة: | ISO9001-2008 |
| إبراز: | ضغط الزيت المملوء بالزيت,جهاز استشعار ضغط المياه الإلكتروني 24VDC,محول ضغط ماء 100MPa |
||

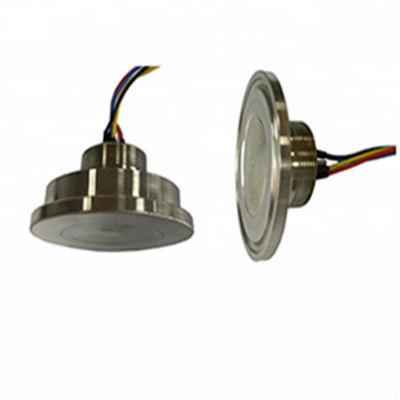

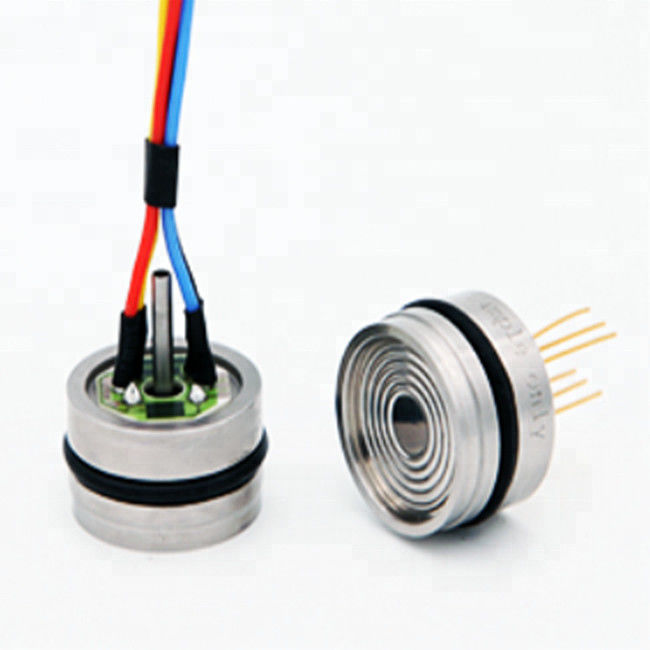

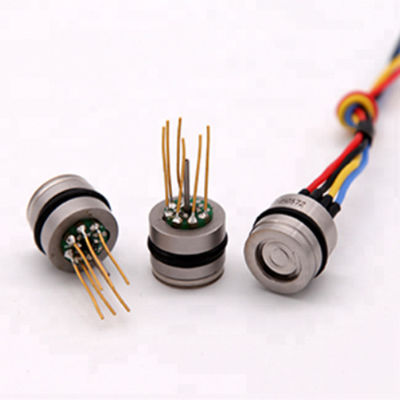

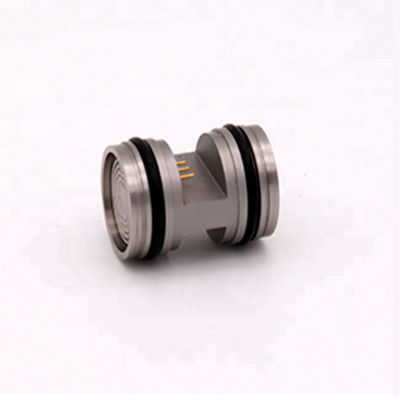

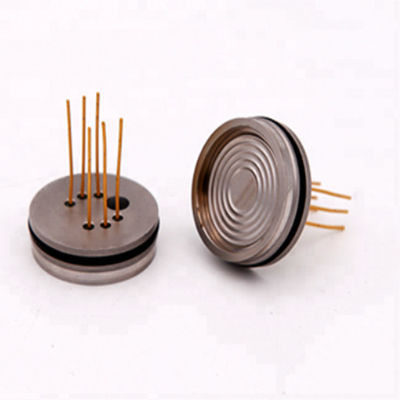

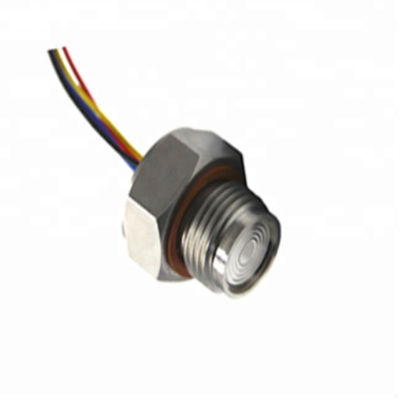

محول ضغط مملوء بالزيت مقاوم للماء
المقدمة
محول الضغط المضاد للماء هو جهاز استشعار ضغط معزول مملوء بالزيت مع أداء عالي وتكلفة منخفضة وحجم صغير.يستخدم رقاقة MEMS السيليكون.إن تصنيع كل مستشعر هو عملية ذات تقادم وفحص واختبار صارمة لضمان الجودة الممتازة والموثوقية العالية.
هذا المنتج لديه قدرة عالية على مقاومة الحمل الزائد ونطاق درجة حرارة واسع ، ويستخدم على نطاق واسع في السيارات ، وآلات التحميل ، والمضخات ، وتكييف الهواء والمناسبات الأخرى حيث تتطلب متطلبات عالية على الحجم الصغير والفعالة من حيث التكلفة.
خاصية
Ø نطاق القياس: -100 كيلو باسكال ... 0 كيلو باسكال ~ 10 كيلو باسكال ... 100 ميجا باسكال
Ø تعويض درجة حرارة واسعة: -10 ℃ ~ + 80 ℃
Ø شرائح مستوردة ، تقليم بالليزر
Ø SS 316L φ19mm * 11.5 مم
تطبيق
Ø قياس ضغط زيت محرك السيارات
Ø الآلات الهندسية ومضخات المياه والمعدات
Ø التحكم في العمليات الصناعية
Ø نظام إمداد المياه في المناطق الحضرية
البناء التفصيلي: (الوحدة: مم)
تخصيص
|
حالة البناء |
|
|
مادة الحجاب الحاجز |
SS 316L |
|
مواد الإسكان |
SS 316L |
|
سلك دبوس |
سلك مطاطي Kovar / 100mm |
|
أنبوب الضغط الخلفي |
SS 316L (قياس وضغط سلبي فقط) |
|
ختم |
مطاط النتريل |
|
الحالة الكهربائية |
|
|
مزود الطاقة |
.02.0mA DC |
|
مدخلات المعاوقة |
3kΩ ~ 6kΩ |
|
خرج المعاوقة |
3kΩ ~ 6kΩ |
|
استجابة |
(10٪ ~ 90٪): <1 مللي ثانية |
|
مقاومة العزل |
100MΩ ، 100V DC |
|
الضغط الزائد |
2 مرات FS |
|
حالة بيئية |
|
|
تطبيق الوسائط |
سائل ليس له تآكل على الفولاذ المقاوم للصدأ ومطاط النتريل |
|
صدمة |
لا يوجد تغيير عند 10gRMS ، (20 ~ 2000) هرتز |
|
تأثير |
100 جرام ، 11 مللي ثانية |
|
موضع |
انحرف 90 درجة عن أي اتجاه ، بدون تغيير≤ ± 0.05٪ FS |
|
الشرط الأساسي |
|
|
درجة حرارة البيئة |
(25 ± 1) ℃ |
|
رطوبة |
(50٪ ± 10٪) رطوبة نسبية |
|
الضغط الجوي |
(86 ~ 106) كيلوباسكال |
|
مزود الطاقة |
(1.5 ± 0.0015) مللي أمبير |
معامل
|
بند |
الحد الأدنى. |
نوع. |
ماكس. |
الوحدات |
|
الخطية
|
|
± 0.1 |
± 0.2 |
٪ FS ، BFSL |
|
التكرار |
|
± 0.05 |
± 0.075 |
٪ FS |
|
التباطؤ |
|
± 0.05 |
± 0.075 |
٪ FS |
|
الناتج صفر |
|
|
± 2.0 |
mV DC |
|
إخراج FS |
45 |
130 |
|
mV DC |
|
درجة الحرارة التعويضية.نطاق |
-10 ~ 80 |
℃ |
||
|
درجة حرارة العمل.نطاق |
-40 ~ 125 |
℃ |
||
|
درجة الحرارة التخزين.نطاق |
-55 ~ 150 |
℃ |
||
|
درجة الحرارة صفر.خطأ |
|
± 0.75 |
± 0.1 |
٪ FS ، @ 25 ℃ |
|
درجة الحرارة الكاملة.خطأ |
|
± 0.75 |
± 0.1 |
٪ FS ، @ 25 ℃ |
|
خطأ استقرار طويل المدى |
|
± 0.2 |
|
٪ FS / سنة |
|
ملحوظة: 1.يتم اختبار مؤشرات الأداء المذكورة أعلاه في ظل الظروف القياسية |
||||
|
2. نطاق درجة الحرارة لاختبار درجة حرارة الانجراف هو نطاق درجة حرارة التعويض |
||||
